ASSOCIATION D’AMATEURS DE TRAINS MINIATURES ET DE MODELISME FERROVIAIRE SITUEE A MARCQ (ENGHIEN) - BELGIQUE

LE GRAND RESEAU A L’ ECHELLE « HO »

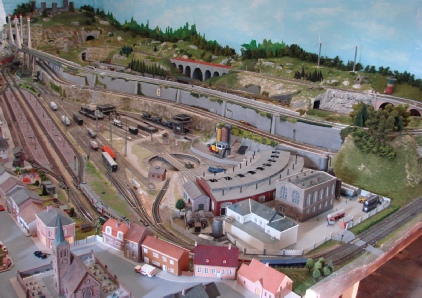

Grand réseau d’inspiration libre, échelle HO (1/87ème), qui fait la part belle au décor. L’avant-plan met en scène une gare de style belge, avec un dépôt de locomotives, ainsi qu’une localité dont les habitations sont des maquettes de maisons existantes dans le village de Marcq. A l’arrière-plan et sur la gauche, les voies se fraient un chemin dans des collines verdoyantes  parsemées de rochers, via plusieurs  tunnels et ponts. Un château médiéval et les ruines d’un donjon trônent aux extrémités du réseau.  Gare et localité à l’avant-plan, relief montagneux à l’arrière-plan. Un dépôt ferroviaire complet au milieu, avec plaque tournante. La végétation est bien présente : herbes, fleurs, buissons et certains arbres obtenus par différentes méthodes de fabrication. Les ponts et les maisons sont des créations intégrales de membres du club. Le réseau est développé sur un relief de 4 niveaux.

Possibilités de circulation.

Ce réseau est conçu pour que tout le monde  puisse faire tourner son matériel. Que ce soit en système 3 rails courant analogique (ex. : Marklin) ou en 2 rails courant continu (ex. Roco, Fleischmann,….), tout est possible. Il peut également fonctionner en mode manuel ou entièrement automatique grâce à une gestion dynamique des différents cantons ce qui élimine les risques de collision entre les convois circulant sur la même voie.

Données techniques.

 Taille : partie décorée : 7,70 m x 4,25 m coulisse : 9,50 m x 0,50 m. Echelle : HO (1/87ème). Courant : 1 voie en alternatif « 3 rails » et l’autre en continu « 2 rails » sur 4 niveaux. Circulation en mode analogique ou digital. Epoque : « V », lieu : Belgique, saison : printemps/été.

La voie dédicacée Märklin est réalisée en rails « K » flexibles. L’autre voie est réalisée en rails flexibles PECO, code 100, avec travellage bois.

Le fonctionnement des principaux automatismes est décrit dans les notes techniques ci-après: détection de présence de convois dans un canton, déterminer la position des aiguillages, gestion d’entrée en gare. (cliquez sur le lien pour ouvrir le fichier).

La plupart des maquettes sont réalisées par nous. Les maisons sont des maquettes de maisons existantes dans le village de Marcq ou des reproductions de commerces d’Enghien.



Home     Les réseaux      Galerie photos       Nos sponsors     Contacts & accès    Liens utiles

Presse

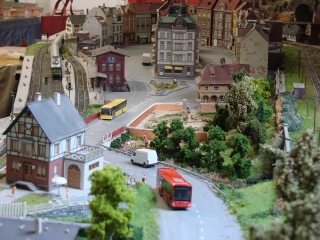

LE PETIT RESEAU A L’ ECHELLE « HO »

Ce réseau, en forme de « L », comporte deux parties: la ville et la zone industrielle.

Il est entièrement conçu pour une circulation en deux rails, en mode analogique ou digital.

Contrairement au grand réseau les maquettes sont des maquettes « standard » de différentes marques (Faller, Kibri, Auhagen,….)

Ce réseau permet la circulation de divers véhicules (autos, camions, bus) grâce à la technologie du « Car System » de Faller.

LE RESEAU L’ECHELLE « N »

La construction de ce réseau a commencé.
